¿Cómo indicar helicoils o insertos en un dibujo?

0
M
0

Hola,

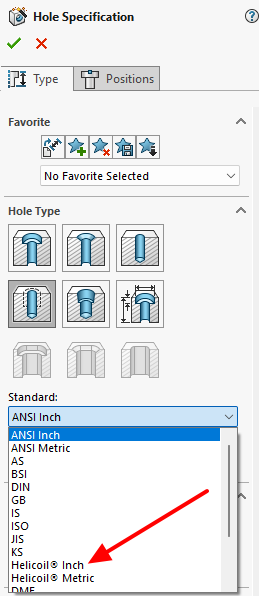

Mi pieza de aluminio necesita roscas reforzadas, así que estoy pensando en usar Helicoils o posiblemente otro tipo de inserto si el maquinista tiene una mejor sugerencia (mi pieza será producida por un fabricante externo). Actualmente, tengo la especificación del perno y he dimensionado el agujero para coincidir con el diámetro menor del estándar Helicoil, pero no estoy seguro de que sea la forma correcta de mostrarlo en el dibujo.

¿Debería simplemente anotar el tamaño y el estándar de Helicoil, o hay una mejor manera de indicar que se necesita un inserto? ¿Preferiría un maquinista una especificación de agujero completamente dimensionada, o es suficiente una nota general?

Automatically translated from: English
See original
    • M

      Hola,

      Mi pieza de aluminio necesita roscas reforzadas, así que estoy pensando en usar Helicoils o posiblemente otro tipo de inserto si el maquinista tiene una mejor sugerencia (mi pieza será producida por un fabricante externo). Actualmente, tengo la especificación del perno y he dimensionado el agujero para coincidir con el diámetro menor del estándar Helicoil, pero no estoy seguro de que sea la forma correcta de mostrarlo en el dibujo.

      ¿Debería simplemente anotar el tamaño y el estándar de Helicoil, o hay una mejor manera de indicar que se necesita un inserto? ¿Preferiría un maquinista una especificación de agujero completamente dimensionada, o es suficiente una nota general?

      Automatically translated from: English

      See original
