Tableaux de conversion de jauge pour épaisseur de tôlerie

Dans le domaine de la fabrication de tôlerie, l’épaisseur peut être spécifiée de deux manières : comme une mesure exacte en millimètres ou en pouces, ou en utilisant un système de jauge. Cependant, le système de jauge suit une échelle différente qui n’est pas linéaire. Les jauges à métaux sont des numéros standards obtenus en mesurant l’épaisseur d’une tôlerie par rapport à son poids par pied au carré.

Système de jauge pour tôlerie

À la différence des systèmes de mesure métriques standards, pour lesquels l’épaisseur de tôlerie est indiquée directement en mm, les numéros de jauges représentent l’épaisseur en fonction de l’historique des opérations de dessins. Cela signifie qu’ un numéro de jauge faible correspond à une tôlerie plus épaisse, tandis qu’ un numéro plus élevé indique une tôlerie plus fine. Par exemple, une tôlerie avec un numéro de jauge de 3 a une épaisseur d’environ 6,07 mm (0,2391 pouces), tandis qu’une tôlerie avec un numéro de jauge de 38 a une épaisseur de seulement 0,15 mm (0,0060 pouces). Dans de nombreuses régions, une tôlerie d’une épaisseur supérieure à 6 mm est considérée comme une plaque plutôt que comme une tôle.

Différentes jauges de tôlerie sont recommandées pour des applications spécifiques. Choisissez-les judicieusement pendant la phase de design. Par exemple, une tôlerie de 10 ga (3,4 mm ou 0,1345 pouces) serait idéale pour des applications à usage intensif, telles que des composants structurels.

La section suivante présente les tableaux de conversion de jauge des matériaux de tôlerie les plus couramment utilisés.

Tableau de conversion de jauge pour les tôles d’acier standard

Jauge	Épaisseur (en po)	Épaisseur (en mm)
3	0,239	6,073
4	0,224	5,695
5	0,209	5,314
6	0,194	4,935
7	0,179	4,554
8	0,164	4,176
9	0,150	3,797
10	0,135	3,416
11	0,120	3,038
12	0,105	2,657
13	0,090	2,278
14	0,075	1,897
15	0,067	1,709
16	0,060	1,519
17	0,054	1,367
18	0,048	1,214
19	0,042	1,062
20	0,036	0,912
21	0,033	0,836
22	0,030	0,759
23	0,027	0,683
24	0,024	0,607
25	0,021	0,531
26	0,018	0,455
27	0,016	0,417
28	0,015	0,378
29	0,014	0,343
30	0,012	0,305
31	0,011	0,267
32	0,010	0,246
33	0,009	0,229
34	0,008	0,208
35	0,008	0,191
36	0,007	0,170
37	0,006	0,163
38	0,006	0,152

Tableau de conversion de jauge pour l’acier galvanisé

Jauge	Épaisseur (en po)	Épaisseur (en mm)
8	0,168	4,270
9	0,153	3,891
10	0,138	3,510
11	0,123	3,132
12	0,108	2,753
13	0,093	2,372
14	0,079	1,994
15	0,071	1,803
16	0,064	1,613
17	0,058	1,461
18	0,052	1,311
19	0,046	1,158
20	0,040	1,006
21	0,037	0,930
22	0,034	0,853
23	0,031	0,777
24	0,028	0,701
25	0,025	0,627
26	0,022	0,551
27	0,020	0,513
28	0,019	0,475
29	0,017	0,437
30	0,016	0,399
31	0,014	0,361
32	0,013	0,340

Tableau de conversion de jauge pour les tôles d’acier inoxydable

Jauge	Épaisseur (en po)	Épaisseur (en mm)
00000000	0,500	12,700
000000	0,469	11,902
00000	0,438	11,113
0000	0,406	10,320
000	0,375	9,525
00	0,344	8,733
0	0,313	7,938
1	0,281	7,145
2	0,266	6,746
3	0,250	6,350
4	0,234	5,954
5	0,219	5,555
6	0,203	5,159
7	0,188	4,763
8	0,172	4,366
9	0,156	3,967
10	0,141	3,571
11	0,125	3,175
12	0,109	2,779
13	0,094	2,380
14	0,078	1,984
15	0,070	1,786
16	0,063	1,588
17	0,056	1,427
18	0,050	1,270
19	0,044	1,110
20	0,038	0,953
21	0,034	0,874
22	0,031	0,792
23	0,028	0,714
24	0,025	0,635
25	0,022	0,556
26	0,019	0,475
27	0,017	0,437
28	0,016	0,396
29	0,014	0,358
30	0,013	0,318
31	0,011	0,277
32	0,010	0,259
33	0,009	0,239
34	0,009	0,218
35	0,008	0,198
36	0,007	0,178
37	0,007	0,168
38	0,006	0,157

Tableau de conversion de jauge pour les tôles d’acier au carbone

Jauge	Épaisseur (en po)	Épaisseur (en mm)
3	0,239	6,07
4	0,224	5,69
5	0,209	5,31
6	0,194	4,94
7	0,179	4,55
8	0,164	4,18
9	0,149	3,80
10	0,134	3,42
11	0,120	3,04
12	0,105	2,66
13	0,090	2,28
14	0,075	1,90
15	0,067	1,71
16	0,060	1,52
17	0,054	1,37
18	0,048	1,21
19	0,042	1,06
20	0,036	0,91
21	0,033	0,84
22	0,030	0,76
23	0,027	0,68
24	0,024	0,61
25	0,021	0,53
26	0,018	0,45
27	0,016	0,42
28	0,015	0,38
29	0,013	0,34
30	0,012	0,30

Tableau de conversion de jauge pour les tôles d’aluminium

Jauge	Épaisseur (en po)	Épaisseur (en mm)
6	0,162	4,115
7	0,144	3,665
8	0,129	3,264
9	0,114	2,906
10	0,102	2,588
11	0,091	2,304
12	0,081	2,052
13	0,072	1,829
14	0,064	1,628
15	0,057	1,450
16	0,051	1,290
17	0,045	1,151
18	0,040	1,024
19	0,036	0,912
20	0,032	0,813
21	0,028	0,724
22	0,025	0,643
23	0,023	0,574
24	0,02	0,511
25	0,018	0,455
26	0,017	0,404
27	0,0142	0,361
28	0,013	0,320
29	0,011	0,287
30	0,010	0,254

Tableau de conversion de jauges pour les tôles de zinc

Jauge	Épaisseur (en po)	Épaisseur (en mm)
1	0,002	0,051
2	0,004	0,102
3	0,006	0,152
4	0,008	0,203
5	0,010	0,254
6	0,012	0,305
7	0,014	0,356
8	0,016	0,406
9	0,018	0,457
10	0,020	0,508
11	0,024	0,610
12	0,028	0,711
13	0,032	0,813
14	0,036	0,914
15	0,040	1,016
16	0,045	1,143
17	0,050	1,270
18	0,055	1,397
19	0,060	1,524
20	0,070	1,778
21	0,080	2,032
22	0,090	2,286
23	0,100	2,540
24	0,125	3,175
25	0,250	6,350
26	0,375	9,525
27	0,500	12,700
28	1,000	25,400

Tableau de conversion de jauge pour les tôles de cuivre

Jauge	Épaisseur (en po)	Épaisseur ( en mm)
7	0,180	4,572
8	0,165	4,191
9	0,148	3,759
10	0,134	3,404
11	0,120	3,048
12	0,109	2,769
14	0,083	2,108
16	0,065	1,651
18	0,049	1,245
20	0,035	0,889
22	0,028	0,711
24	0,022	0,559
26	0,018	0,457
28	0,014	0,356
30	0,012	0,305

Tableau de conversion de jauge pour les tôles de laiton

Jauge	Épaisseur (en po)	Épaisseur (en mm)
7	0,144	3,665
8	0,129	3,264
9	0,114	2,906
10	0,102	2,588
11	0,091	2,305
12	0,081	2,053
14	0,064	1,628
16	0,051	1,291
18	0,040	1,024
20	0,032	0,812
22	0,025	0,644
24	0,020	0,511
26	0,016	0,405
28	0,013	0,321
30	0,010	0,255

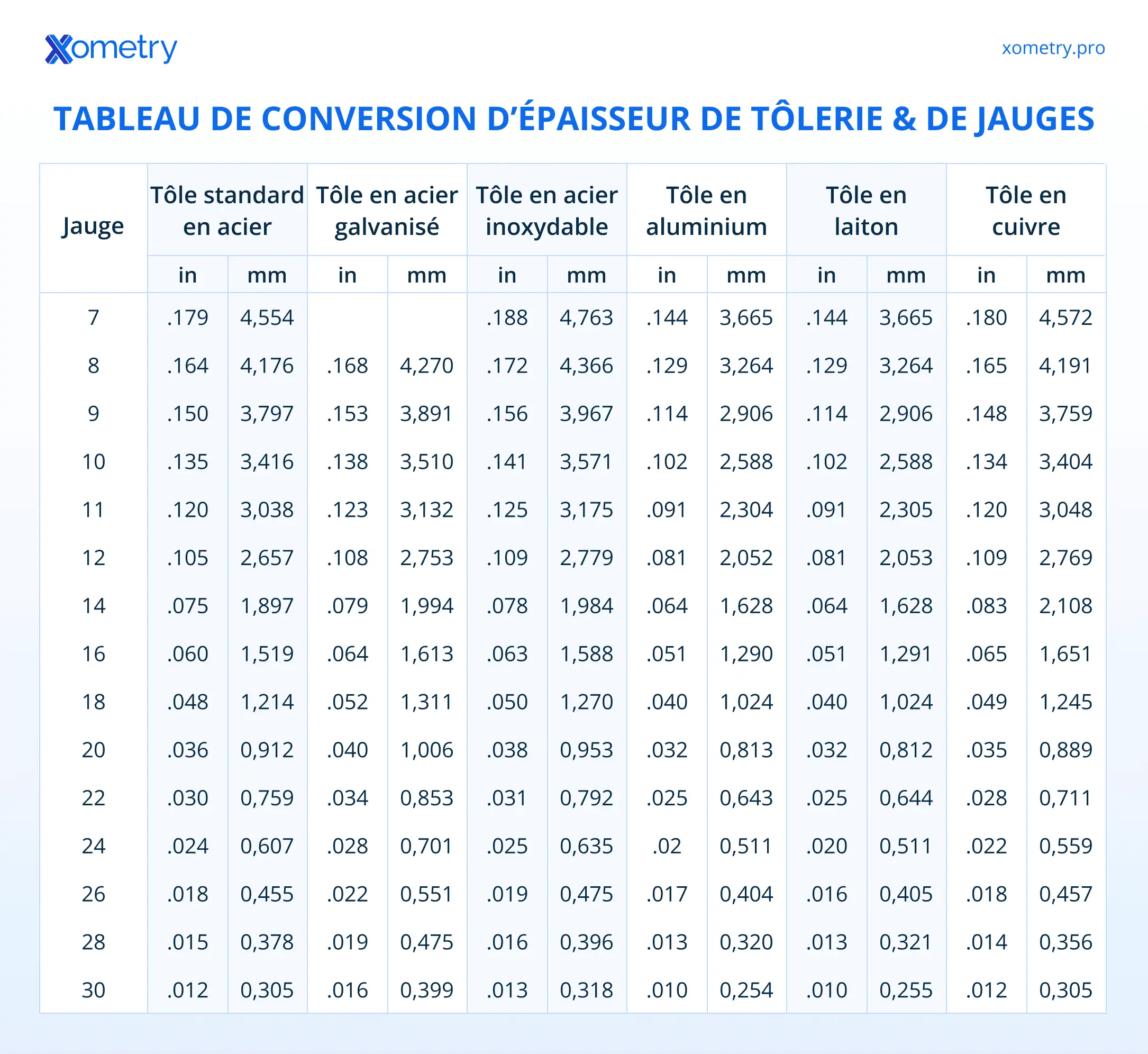

Épaisseur de tôlerie et jauges : tableau de référence

Pour faciliter le travail des ingénieurs et des designers, nous avons compilé toutes les conversions de jauges dans un tableau de référence unique téléchargeable.

Téléchargez le tableau de référence rapide

Foire aux Questions

Y a-t-il des limitations sur les jauges pour des types de métaux spécifiques ?

Oui. Il existe une limite pour l’épaisseur minimale d’une tôlerie en-deçà de laquelle elle devient inutilisable. La plupart des tôleries ont une limite inférieure de 0,5 mm et une limite supérieure de 6 mm, mais cela dépend du type de matériau.

La jauge affecte-t-elle la résistance à la corrosion ?

Oui et non. Une jauge plus épaisse ne signifie pas que la tôlerie est plus résistante à la corrosion. Cela implique juste que le matériau prendra plus de temps à se corroder, le rendant plus durable qu’un métal de jauge plus fin.

Pourquoi les jauges sont-elles différentes pour différents métaux ?

La jauge d’un matériau dépend de sa densité. La taille d’une jauge est basée sur le poids de la tôlerie, qui est différent pour chaque type de matériau.

Quelle limite d’épaisseur classifie un métal comme étant de la tôlerie ?

La limite inférieure (la plus faible épaisseur pour une tôlerie) est de 0,5 mm, et la limite supérieure (la plus grande épaisseur pour une tôlerie) est de 6 mm. Tout métal dont l’épaisseur est supérieure à 6 mm n’est plus une tôlerie mais une plaque métallique. Cependant, ces limites peuvent varier entre les régions.

Les prochaines étapes pour le succès de la fabrication d’une tôlerie

Prendre une décision éclairée concernant l’épaisseur d’une tôlerie réduit le gaspillage et les coûts de production. Avant de décider du graphique à jauge de tôlerie à utiliser, tenez compte de l’application, du type de matériau, des facteurs environnementaux, des normes de l’industrie, du poids et du budget. La jauge de tôlerie devrait produire de hautes performances, et le bon graphique à jauge devrait être utilisé.

Vous avez besoin de pièces de tôlerie coupées avec précision ? Si vous avez un projet de tôlerie et que vous avez besoin de services de découpe et de pliage de haute qualité, Xometry propose une fabrication à la demande avec une large gamme de matériaux, d’épaisseurs et de finitions. Obtenez un devis instantané aujourd’hui et donnez vie à vos designs grâce à une fabrication experte.
