Plastikler İçin Snap-fit: Tipleri, Tasarımı ve Seçimi

Snap-fit parçaları, özellikle enjeksiyon kalıplama ve 3D baskı kullanılarak üretilen plastik montaj düzenekleri için modern ürün tasarımında olmazsa olmazdır. Bu bağlantı elemanları; vida, yapıştırıcı veya diğer donanımlar gerektirmeden hızlı ve kolay montaj ve demontaj sağlayarak uygun maliyetli bir çözüm sunar.

Snap-fit ​​bağlantıları ayrıca diğer bağlama yöntemlerine göre birkaç önemli avantaj sunar. Maliyetleri düşüktür; vida veya yapıştırıcı ihtiyacını ortadan kaldırırlar, bu da malzeme ve işçilik maliyetlerini düşürür. Bu bağlantı elemanları ayrıca daha hızlı montaj imkanı sunarak otomatik üretim ve daha kısa üretim döngüsü sürelerine olanak sağlar. Ek olarak, geçmeli parçalar ekstra donanım ihtiyacını en aza indirerek hafif tasarımlara katkıda bulunur ve ürünün toplam ağırlığını azaltır. Ayrıca birçok tasarım yeniden kullanılabilir; bu da kolay sökme ve yeniden montaj olanağı sağlar; sık bakım veya iyileştirme gerektiren ürünler için idealdir.

Bunun yanı sıra, özellikle otomotiv ve medikal cihazlar gibi sektörlerde geçmeli ​​bağlantılarının güvenliğini ve performansını sağlamak için endüstri standartlarına uymak önemlidir. ISO 11469 gibi standartlar, snap-fit bağlantı elemanları da dahil plastik parçaların geri dönüşüm için tanımlanabilir olmasını sağlayarak sürdürülebilirliği teşvik eder. Bu arada, ASTM D638 ve ISO 527, çekme (shrinkage) özelliklerinin belirlenmesine rehberlik ederek mühendislerin gerçek dünyadaki gerilim ve yük koşullarına dayanacak malzemeleri seçmesine yardımcı olur; dayanıklı ve güvenilir tasarımlar sağlar.

Snap-fit Parçaları İçin Hızlı Cep Rehberi

Aşağıdaki tabloda, kolay ulaşmak için her geçmeli ​​bağlantının (3D baskı ve enjeksiyon kalıplama prosesleri için geçerlidir) temel yönleri özetlenmektedir:

Enjeksiyon Kalıplama ve 3D Baskıda Snap-fit

Geçmeli ​​bağlantı (snap-fit) parçalarının üretimi için enjeksiyon kalıplama ve 3D baskı arasında seçim yapmak, üretim hacmi, hassasiyeti ve malzeme performansı gibi faktörlere bağlıdır. Aşağıdaki tabloda bu iki üretim yöntemi karşılaştırılmaktadır.

Kullanılan imalat teknolojisinin yanı sıra, 3D baskıyla üretilen snap-fit parçaları için malzeme seçimi, nihai ürünün genel performansını ve dayanıklılığını belirlemede kritik bir rol oynar. Özellikle 3D baskı için, her teknoloji kendi avantaj ve sınırlamalarına sahiptir.

• Fused Deposition Modeling (FDM), snap-fit parçaları üretmek için en uygun maliyetli yöntemlerden biridir; ancak diğer 3D baskı proseslerine kıyasla daha düşük doğruluğa sahiptir. FDM ile en iyi sonuçları almak için, ABS, Nylon ve TPU gibi gerilime dayanıklı malzemeler kullanılması önerilir çünkü bu malzemeler, güvenilir snap-fit performansı için gereken esnekliği ve mukavemeti sağlar.
• Selective Laser Sintering (SLS), FDM ve SLA’ya göre daha üstün malzeme özellikleri sunduğu için genellikle işlevsel prototipler ve sık kullanılması gereken nihai kullanım parçaları için daha uygundur. SLS Nylon, yüksek yırtılma direnci ve uzun ömürlülüğü nedeniyle özellikle tercih edilmektedir.
• HP Multi Jet Fusion (MJF), dayanıklı snap-fit parçaları oluşturmak için başka bir seçenektir; Nylon PA 12 ve polipropilen gibi malzemelerle hem dayanıklılık hem de hassasiyet sunar. Ancak, MJF ile en iyi sonuçları elde etmek için, kolonlar (cantilevers) için minimum 1 mm taban kalınlığını korumak ve overhang derinliklerini sağlamak gibi, belirli tasarım kurallarına uymak esastır. Bu hususlar, baskıyla üretilen snap-fit parçaların güvenilirliğini ve performansını artırmaya yardım eder.
• Stereolithography (SLA) ile detaylı parçalar üretilebilir ise de standart reçinelerin doğası gereği genellikle kırılgan geçmeli bağlantılarla sonuçlanır. Tekrar kullanılabilen snap-fit parçalarında zamanla oluşabilecek parça deformasyonu riskini azaltmak için dayanıklı SLA reçineleri tercih edilmelidir.

Kolon Tipi Snap-fit

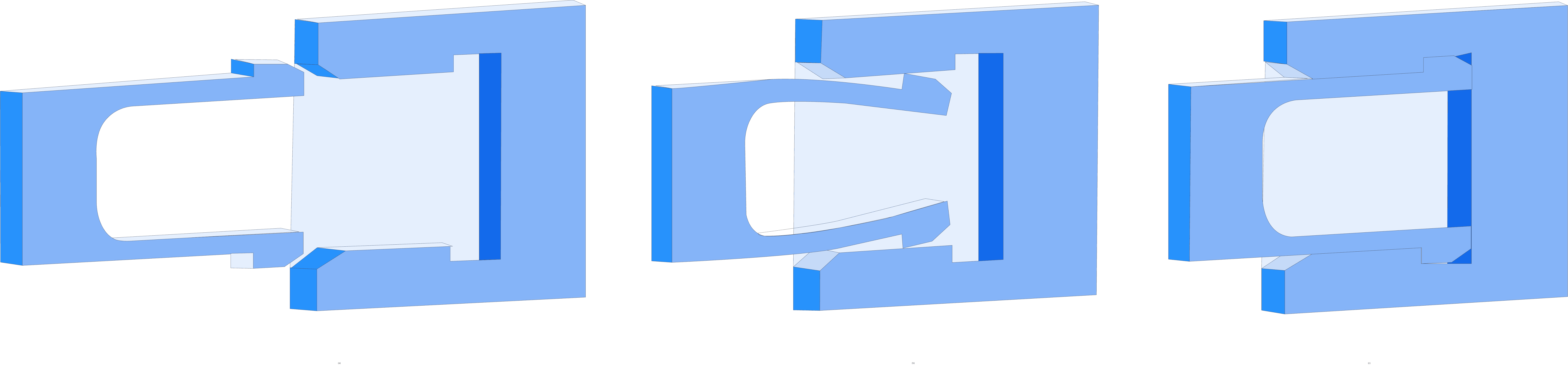

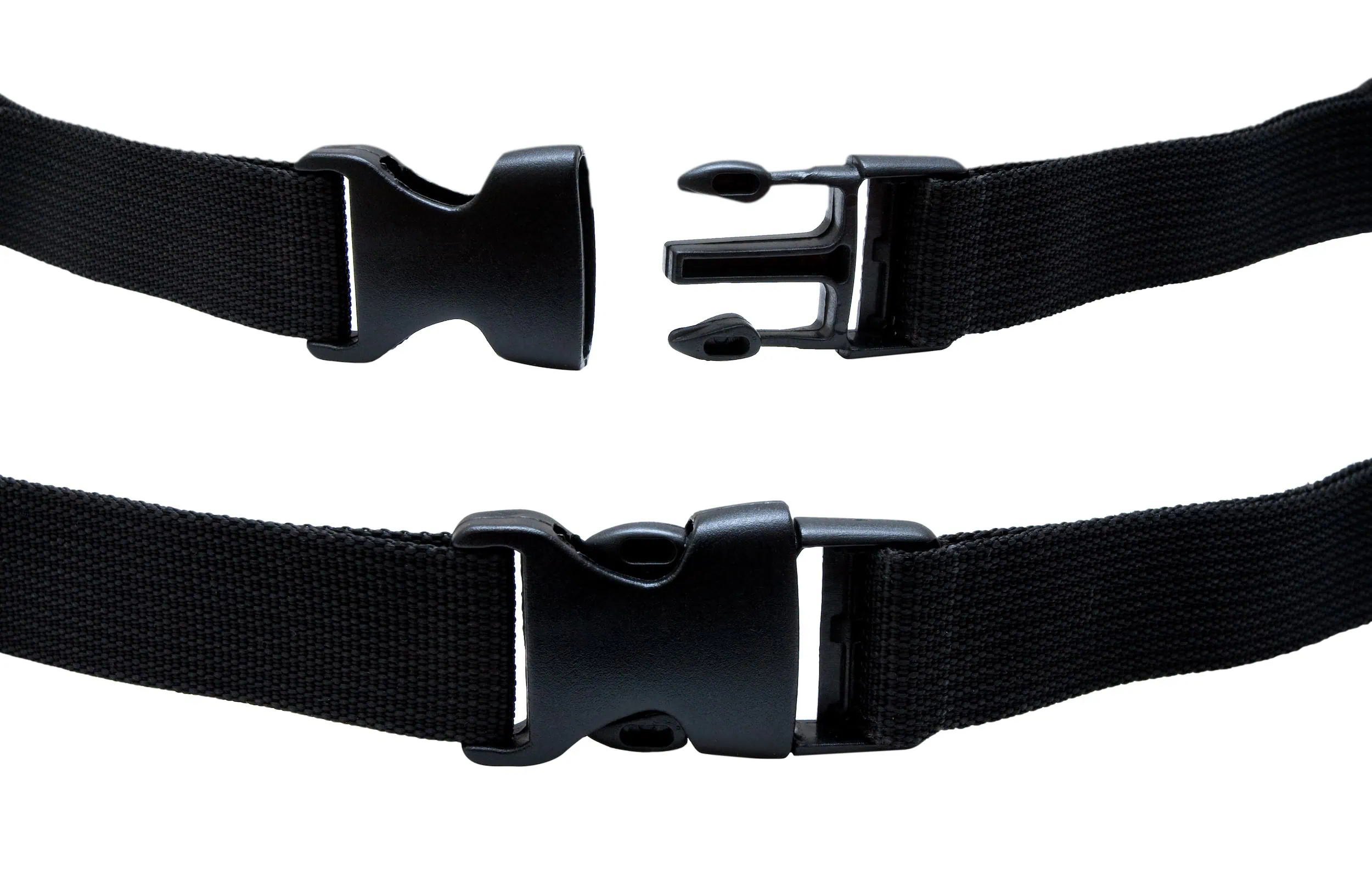

Kolon tipi snap-fit (cantilever snap-fit), tüm tipler arasında en yaygın kullanılan tasarımdır. Bu bağlantı elemanı çıkıntılı bir kirişe (kolon) sahiptir;  bu kiriş, montaj sırasında esneyerek kirişin başının karşı taraftaki bir yuvaya veya alt kesmeye (undercut) girmesine imkan verir. Birleştirildikten sonra kiriş orijinal konumuna geri döner ve parçaları birbirine kilitler.

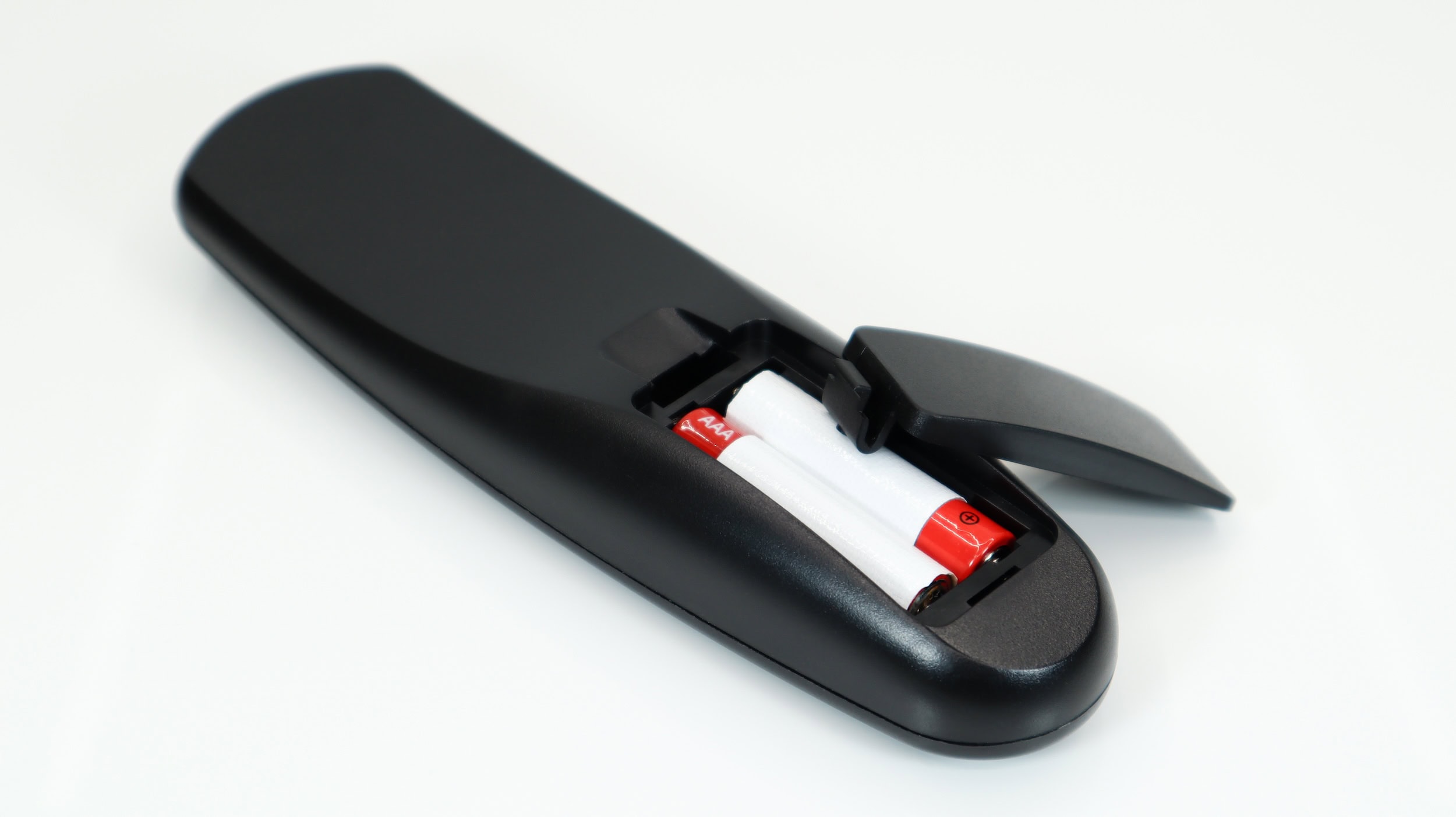

• Uygulamaları: Tüketici elektroniğinde, oyuncaklarda ve küçük muhafazalarda yaygın olarak kullanılır. Basitliği maliyet avantajı sağlar ve özellikle enjeksiyon kalıplama ile üretilmesini kolaylaştırır.
• Avantajları: Kolon tipi geçmeli bağlantılar, ek aletler olmadan kolayca sökülüp takılabilir. Son derece çok yönlüdürler ve ABS, polipropilen ve polikarbonat dahil olmak üzere birçok malzemeye uyarlanabilirler.
• Dezavantajları: Kolon tipi geçmeli bağlantı elemanlarında genellikle kirişin tabanında stres yığılması oluşur ve bu da özellikle sık kullanılan uygulamalarda malzeme yorulmasına ve sonunda bozulmaya yol açar. Stres yığılmasını azaltmak için tasarımcılar, kirişin tabanına radyuslar veya yuvarlak geçişler ekleyerek stresi daha eşit şekilde dağıtabilir. Polipropilen veya nylon gibi esnek malzemeler seçmek de yorulma direncini artırabilir.
• Yük Kapasitesi: Düşük ila orta
• Yeniden Kullanılabilirlik: Yüksek
• Uygun Üretim Prosesleri: Enjeksiyon kalıplama, 3D baskı

Kolon tipi snap fiti tasarlarken bu snap fit hesap makinesini kullanabilirsiniz.

Torsiyonel Snap-fit

Burgu tipi snap-fit (torsional snap-fit), bir çubuğun bükülmesi yerine burulmasına dayanır. Çubuk, bir burulma yayı gibi davranarak kancanın veya mandalın yerine takılmasını veya çıkarılmasını sağlar. Bu tip bağlantı, parçaların kolayca ayrılması gerektiğinde idealdir.

• Uygulamaları: Torsiyonel tipi snap fit, hızlı birleşme ve açılma gerektiren mahfazalarda, çıkarılabilir panellerde ve ürün kasalarında kullanılır.
• Avantajları: Kontrollü açılma, parçalara zarar vermeden kolayca açılmasına olanak sağlar.
• Dezavantajları: Torsiyonel snap-fit parçaları, bağlantı elemanını takmak ve çıkarmak için gereken bükme/burma hareketi nedeniyle malzeme yorulmasına karşı hassastır ve bu da zamanla aşınmaya yol açar. Bunun üstesinden gelmenin bir yolu, nylon veya polikarbonat gibi yüksek burulma mukavemetine sahip ve yorulmaya karşı dirençli malzemeler kullanmaktır; bu da snap-fit parçasının ömrünü uzatabilir. Ek olarak, çalışması sırasında aşırı kuvveti azaltmak için uygun boşlukların bırakılması, aşınmayı en aza indirmeye yardım eder.
• Yük Kapasitesi: Düşük ila orta
• Yeniden Kullanılabilirlik: Düşük
• Uygun Üretim Prosesleri: Enjeksiyon kalıplama, 3D baskı

U Snap-fit

U şeklinde geçmeli bağlantı parçaları, her iki bağlantı ucundan esneklik sağlayan, standart kolon tipi (cantilever) tasarımlara kıyasla daha iyi hizalama ve artırılmış esneklik sunan çift taraflı bir kolondur.

• Uygulamaları: Özellikle birleşme sırasında esneklik veya yanlış hizalamaya karşı dayanıklılık gerektiren paketleme ve ürün kasalarında kullanışlıdır. Genellikle parçaların ideal olmayan hizalama koşulları altında birbirine geçirilmesi gereken düzeneklerdeki kıskaç benzeri mekanizmalarda kullanılırlar.
• Avantajları: Esnekliğin artması, birleşme sırasında hassasiyet ihtiyacını azaltır; daha hızlı üretim ve daha gevşek toleranslara olanak sağlar.
• Dezavantajları: U şeklindeki geçmeli bağlantı parçaları, özellikle bağlantı elemanının sık sık takıldığı ve söküldüğü uygulamalarda zamanla esneklik kaybına uğrayabilir. Bu, bağlantı elemanının gevşemesine veya daha az etkili olmasına yol açabilir. Termoplastik elastomerler (TPE) veya polipropilen gibi esneklikleri yüksek malzemeler seçmek esnekliğin korunmasını sağlar. Snap-fiti (parçaların birleşme sırasında hafifçe sıkıştırıldığı) hafif bir ön yüklemeyle tasarlamak da zaman içinde bağlantının daha güvenli kalmasını sağlayabilir.
• Yük Kapasitesi: Düşük ila orta
• Yeniden Kullanılabilirlik: Yüksek
• Uygun Üretim Prosesleri: Enjeksiyon kalıplama, 3D baskı

L Snap-fit

L şeklinde snap fit, yanal destek sağlar ve parçaları bir yandan kilitleme mekanizması ile birbirine kilitler. Dikey bir eksen boyunca birbirine geçen kolon tipi geçmeli bağlantıların aksine, L snap-fit elemanları yatay bir eksen boyunca basınç uygulayarak parçaları sabitler ve bu da onları yandan kilitlemeli uygulamalar için ideal seçim yapar.

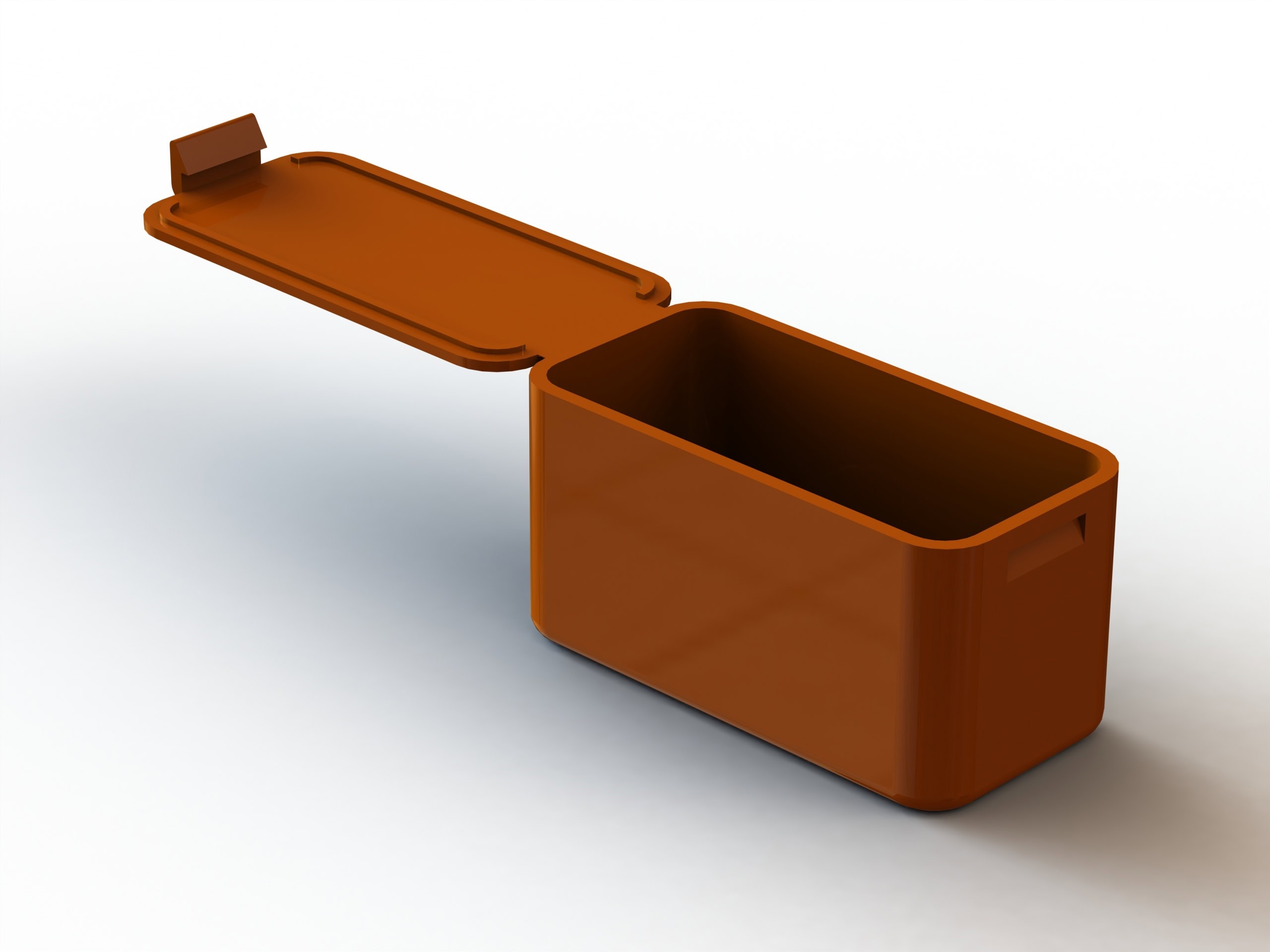

• Uygulamaları: Genellikle yanal (lateral) kuvvetlerin sınırlanması gereken ambalaj veya muhafaza kapaklarında kullanılır. Güvenli kilitleme gerektiren geçmeli kapaklar veya muhafazalar için idealdir.
• Avantajları: Titreşimler veya yan darbeler nedeniyle istem dışı ayrılmayı önleyerek mükemmel yanal tutma gücü sağlar.
• Dezavantajları: L snap-fit tipleri, yanal basınca karşı hassastır; bu nedenle özellikle yüksek miktarda yan yüklerin olduğu uygulamalarda, bağlantı elemanı düzgün bir şekilde desteklenmezse deformasyon veya bozulma oluşabilir. Yanal destekleri daha kalın duvar bölümleriyle güçlendirmek ve ABS veya polikarbonat gibi yüksek darbe direncine sahip malzemeler kullanmak, bağlantı elemanının yanal kuvvetlere dayanma kabiliyetini artırabilir. Birleşme arayüzüne federli güçlendirmeler eklemek de dayanıklılığı artırır.
• Yük Kapasitesi: Orta
• Yeniden Kullanılabilirlik: Orta
• Uygun Üretim Prosesleri: Enjeksiyon kalıplama, 3D baskı

Dairesel Snap-fit

Dairesel (annular) geçmeli bağlantı, yerine kilitlenen dairesel veya halka şeklinde bir bağlantıdır; genellikle silindirik bileşenlerde görülür ve parçanın etrafında 360° kavrama sağlar.

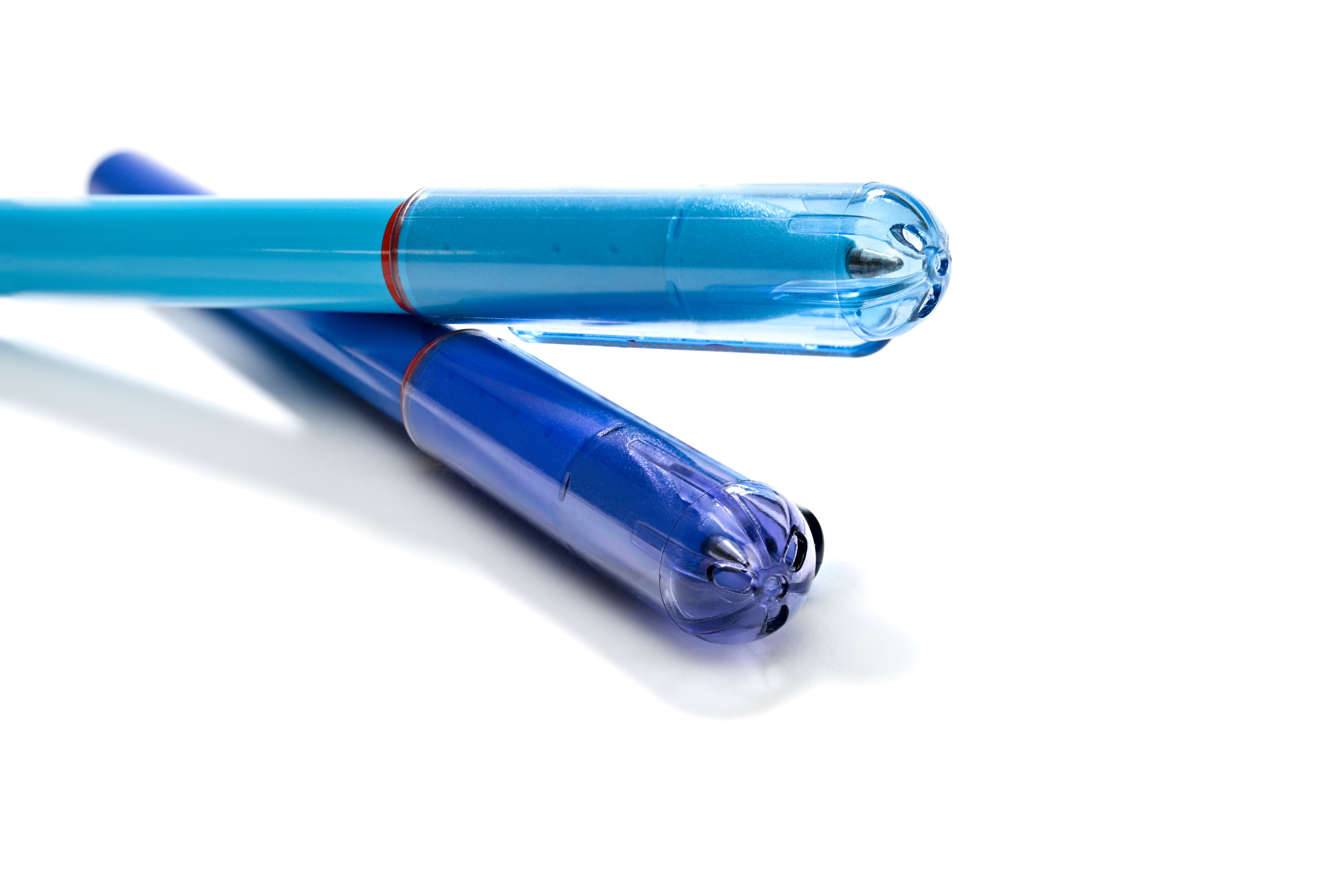

• Uygulamaları: Dairesel snap fit tipleri; kozmetik kapları, kavanozlar, şişe kapakları gibi sızdırmazlık uygulamaları ve hatta otomotiv endüstrisindeki bilyalı ve yuvalı bağlantılar için idealdir. Kesintisiz birleşmeleri sıkı bir sızdırmazlık sağlar; bu nedenle sıvı geçirmez veya hava geçirmez düzeneklerde etkili olarak kullanılabilir.
• Avantajları: Homojen (uniform) birleşme, gerilimi parçanın çevresi boyunca eşit şekilde dağıtır ve gerilim nedeniyle oluşabilecek yerel kırılma/kopma riskini azaltır. Bu nedenle güvenli, uzun ömürlü bağlantılar gerektiren yüksek yük uygulamaları için idealdir.
• Dezavantajları: Dairesel snap fit parçaları, üretim sırasında, özellikle de çekmenin (shrinkage) birleşmenin sıkılığını etkileyebileceği enjeksiyon kalıplamada, tolerans sorunları yaşayabilir. Bu durum gevşek bir bağlantıya veya birleşme için aşırı kuvvet ihtiyacına neden olabilir. Tasarım aşamasında dikkatli tolerans kontrolü ve malzeme çekmesine göre ayarlamalar yapmak, düzgün bir şekilde birleşme gerçekleşmesini sağlar. Homojen çekme oranlarına sahip polietilen (PE) veya polipropilen (PP) gibi malzemeler, birleşmenin hatasızlığını korumak için yaygın olarak kullanılır.
• Yük Kapasitesi: Yüksek (360°)
• Yeniden Kullanılabilirlik: Orta
• Uygun Üretim Prosesleri: Enjeksiyon kalıplama, 3D baskı

Snap-fit Toleransları

Özellikle enjeksiyon kalıplama ve 3D baskıda, geçmeli bağlantının işlevselliği için doğru toleranslar kullanılması kritik öneme sahiptir. Aşağıda genel tolerans kuralları verilmiştir:

Doğru Snap-fit Tipi Nasıl Seçilir

Doğru snap fit tipini  seçmek için uygulama ortamını, yük taşıma gerekliliklerini ve uygun malzemelerin neler olduğunu anlamak gerekir. Bu konuyla ilgili bir analiz aşağıda verilmiştir:

• Uygulama Ortamı
  • Yüksek yük koşulları: Şişe kapakları veya contalar gibi 360° geçmenin gerekli olduğu silindirik bileşenler için dairesel snap-fitler kullanın.
  • Düşük yük koşulları: Elektronik kasalar gibi daha düşük gerilimli uygulamalar için kolon snap-fitler pratiktir ve montajı kolaydır.
• Yük Taşıma Gereklilikleri
  • Kolon tipi geçmeli bağlantılar düşük ila orta düzeyde yükler için en iyisidir.
  • Yuvarlak geçmeli bağlantılar yüksek mekanik gerilimli uygulamalar için mükemmel yük dağılımı sağlar.
• Malzeme Seçimi: Uygun ve doğru malzemeyi seçmek, bağlantı elemanının performansı için kritik öneme sahiptir. Bununla ilgili bir kılavuz aşağıda verilmiştir:

Alternatif Bağlantı/Birleştirme Yöntemleri

Snap-fitlerin sunduğundan daha sağlam, dayanıklı veya hassas bağlantılar gerektiğinde, alternatif bağlantı yöntemleri kullanılabilir. Snap-fit sınırlamalarını ve tasarımınızın özel ihtiyaçlarını anlayarak, projeniz için en uygun alternatif bağlantı yöntemini seçebilirsiniz.

Ayrıca, birçok cihaz, bileşen ve tasarımda, snap fit parçalarının alternatif bağlantı elemanlarıyla birlikte kullanıldığı, bu şekilde tasarımlar optimize edilerek farklı bağlantı yöntemlerinin avantajlarından yararlanıldığı bilinmelidir. Aşağıdaki tabloda, geçmeli bağlantıların başarısız olabileceği senaryolar sıralanmakta ve alternatif bağlantı yöntemleri ve avantajları belirtilmektedir.

Daha Sürdürülebilir, Verimli Bağlantı Çözümlerine Doğru

Snap-fit unsurları, enjeksiyon kalıplama ve 3D baskı ile üretilen plastik parçalar için çok yönlü, uygun maliyetli bir çözüm sunar. Doğru geçmeli bağlantı tipini ve malzemeyi seçerek ve tasarım zorluklarını dikkate alarak, mühendisler kendi uygulamalarına uyarlanmış dayanıklı montaj düzenekleri oluşturabilirler. Alternatif bağlantı yöntemlerini anlamak ve gerilim yığılması ve malzeme yorulması gibi tasarım zorluklarını dikkate almak, bağlantı parçasının uzun ömürlü olmasını ve iyi performans göstermesini sağlar.
